高電圧製品対応の新電波暗室増設・稼働

ビューローベリタス ニューモビリティーテクニカルセンター（愛知県安城市）では、新規電波暗室を増設し2025年9月9日より稼働しています。

増設背景

自動車業界にてCASE_^※1と呼ばれる大変革のなか、カーボンニュートラル（脱炭素化）実現の方法として電動化（EV、HV・HEV、PHV・PHEV、FCV・FCEV_^※2）へのシフトが進行しています。これらの変革／シフトに対応した車載部品の開発や新設が活発化しており、EMC試験を実施する件数が増加の一途を辿っています。
また、これら車載製品の特徴の一つが高電圧であり、電波暗室以外の付帯設備（DC電源／回生電源／HV LISN）が試験実施に必須となります。

当試験所では高電圧対応の暗室1基に対して、試験ニーズに対応すべく新設の高電圧対応の電波暗室を増設しました。

※1　Connected（インターネットへの接続）
            Autonomous/Automated（自動運転）
            Shared & Services（カーシェアリング）
            Electric（電動化）

※2　EV（Electric Vehicle：電気自動車）
            HV・HEV（Hybrid Vehicle・Hybrid Electric Vehicle：ハイブリッド車）
            PHV・PHEV（Plug-in Hybrid Vehicle・Plug-in Hybrid Electric Vehicle：プラグインハイブリッド車）
            FCV・FCEV（Fuel Cell Vehicle・Fuel Cell Electric Vehicle燃料電池自動車）

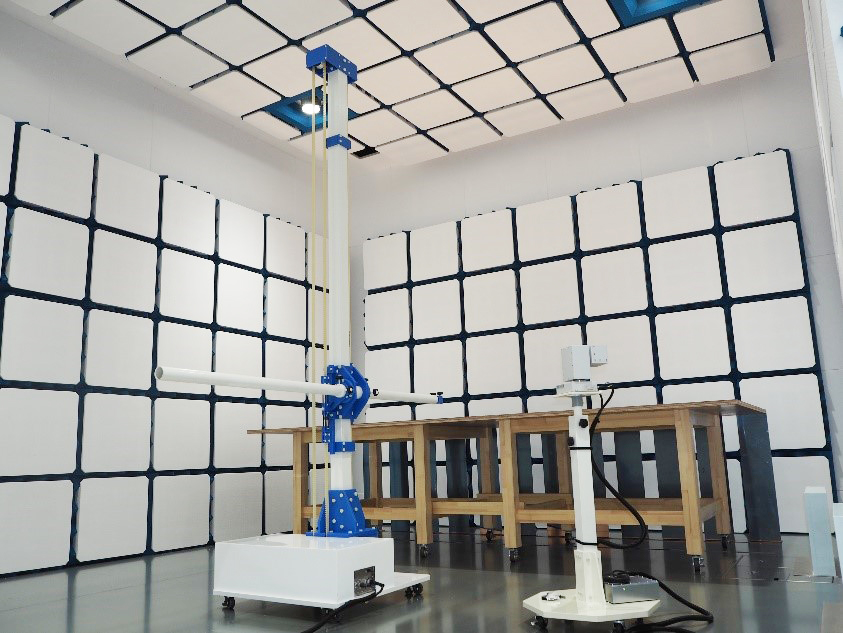

新電波暗室の仕様

暗室／設備仕様紹介：高電圧

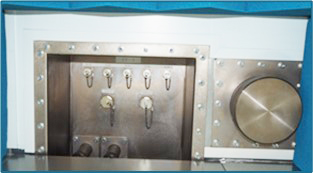

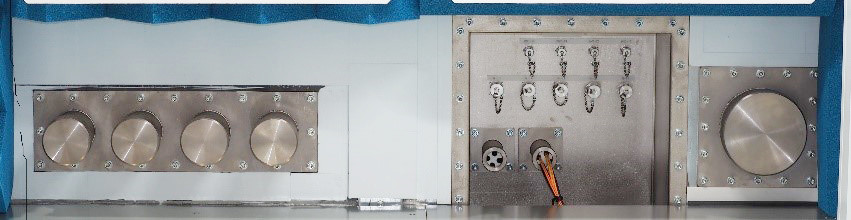

• 高電圧DCフィルタ(最大1500V/400A)を備え、高電圧製品の試験が可能（計2室：AC5, AC7）
• 回生式DC電源：4台
  - 　東陽テクニカ：PSB11500-60、PSB10750-120（4並列：480Aまで対応可）
  - 　菊水：PXB20K-1000 2台
• AC給電対応可能な回生電源（Chroma：61815）：1台
• HV LISN：3セット（含むシールドボックス）、AC LISN：1台

対応可能試験例：高電圧

• CISPR25：放射エミッション、伝導エミッション（電圧法・電流法）
• ISO11452-2：放射イミュニティ、アンテナ法（レーダーパルス含む）
• ISO11452-9：近接イミュニティ試験

当試験所の強みと特徴

• 新設暗室を含め計2室にて高電圧製品のEMC試験が可能
• カット＆トライ目的の試験対応が可能（信頼性試験に加えて）
• 柔軟な試験対応（試験進捗による空き時間にて他試験を実施）　※空き機材状況による
• 2シフト（昼／夜勤）対応可能　※依頼試験の場合に限る
• 経験豊富なエンジニアとの事前すり合わせによる試験条件、方法の決定
• 高電圧暗室以外の暗室にて他試験を同時に実施可能　※DUT2台ご準備いただける場
• 長期間の試験対応可能
• アドバイザリー対応（有償：テストプラン作成、試験条件の検討／提案、EMC対策）


消費財検査部門　ニューモビリティーテクニカルセンター　カスタマーサポートチーム
