PED（Pressure Equipment Directive：欧州圧力機器指令）～カテゴリーの決定

2024-05-15

産業事業本部で認証サービスを提供しているPED（Pressure Equipment Directive：欧州圧力機器指令）についてご紹介します。

EUへ輸出する、最大許容圧力が0.5bar以上の圧力容器、配管等の圧力設備は通常、PEDが適用されます（一部除外規定有）。
PEDでは輸出する圧力設備の流体や圧力と容積または呼び径により、1～4のカテゴリーおよびSEP（Sound Engineering Practice）に分類されます。（Category I,II,III,IV & SEP）
カテゴリーは、PED AnnexIIのConformity Assessment Teblesという、9つのTableにより決定されます。
流体については、ガスと液体、そしてその危険度（可燃性、毒性等）によりグループが2つに分かれます。（Group1,Group2）

以下、Tableの例と関係をまとめた表を挙げます。これらを参考にカテゴリーを決定してください。

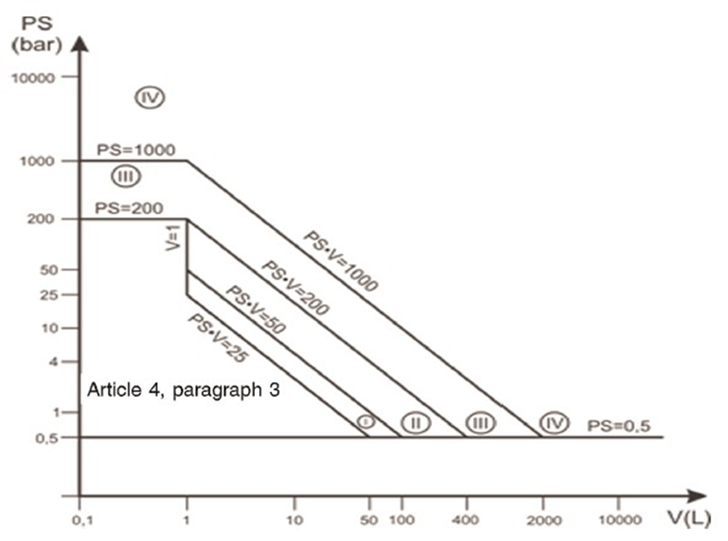

例1）Table1（主に圧力容器の場合に使用：流体はガスGroup1）

縦軸が圧力（PS）、横軸が容積（V）となり、PS x Vの値によりカテゴリーが決定されます。

＊適合性評価における境界線は各々のカテゴリーの上限とする

例2）Table6（主に配管の場合に使用：流体はガスGroup1）

縦軸が圧力（PS）、横軸が呼び径（DN）となり、PS x DNの値によりカテゴリーが決定されます。

例2）Table6の参考画像

各Tableの選択をまとめた表

Products 製品	Vessels 容器	Piping 配管	Fluids 流体
Gases, liquefied gases, gases dissolved under pressure, vapours and also those liquids whose vapour pressure at the maximum allowable temperature is greater than 0.5 bar above normal atmospheric pressure, (1013 mbar)	Table 1	Table 6	Group 1
ガス、液化ガス、加圧溶解ガス、および蒸気のうち運転最高圧力が0.5 bar（ゲージ圧）を超えるもの	Table 2	Table 7	Group 2
Liquids having a vapour pressure at the maximum allowalbe temperature of not more than 0.5 bar above normal atmospheric pressure. (1013 mbar)	Table 3	Table 8	Group 1
最大許容温度において蒸気圧が0.5 bar（ゲージ圧）を超えない液体	Table 4	Table 9	Group 2

Fired or otherwise heated pressure equipment with the risk of overheating intended for the generation of steam or super-heated water at temperatures higher than 110℃ having a volume greater than 2L, and all pressure cookers.
外部加熱の圧力容器（容器2リットル以上・スチームまたは110℃以上の熱水）または圧力鍋など

Table 5

＊携帯式消火器・酸素吸入用ボンベなどはTable2

引用：PED 2014/68EU
参照：European Commissionウェブサイト Pressure Equipment Directive

PEDの申請やカテゴリーでご不明な点がありましたら、お問い合わせください。
